Conçu pour la série SZ290, l’angle ASZ51N se distingue par sa capacité à connecter cinq éléments tubulaires selon une configuration tridimensionnelle parfaitement équilibrée. Sa géométrie 3D repose sur un corps central en aluminium usiné intégrant un pied vertical assurant l’ancrage ou la répartition des charges descendantes. Chaque branche est équipée d’un logement conique standard ASD, acceptant les tubes de 50 mm via un système de manchon, clavette et goupille, garantissant une liaison rigide sans tolérance flottante. L’assemblage s’effectue sans outillage spécifique, avec une sécurité mécanique assurée par le verrouillage axial. L’alliage utilisé, de type EN AW-6082 T6, présente une excellente tenue à la déformation sous charge. L’ensemble est traité par thermolaquage noir mat, réduisant la réflexion lumineuse en contexte scénique ou audiovisuel. Les surfaces d’appui sont perpendiculaires, usinées avec précision pour préserver l’alignement des modules. Le pied central permet l’intégration directe sur embase ou sur platine renforcée, optimisant la stabilité en montage au sol. Compatible avec les éléments SZ290 jusqu’à 2,5 m, cette pièce est indispensable pour les structures réparties à plusieurs branches radiales dans les trois axes cartésiens.

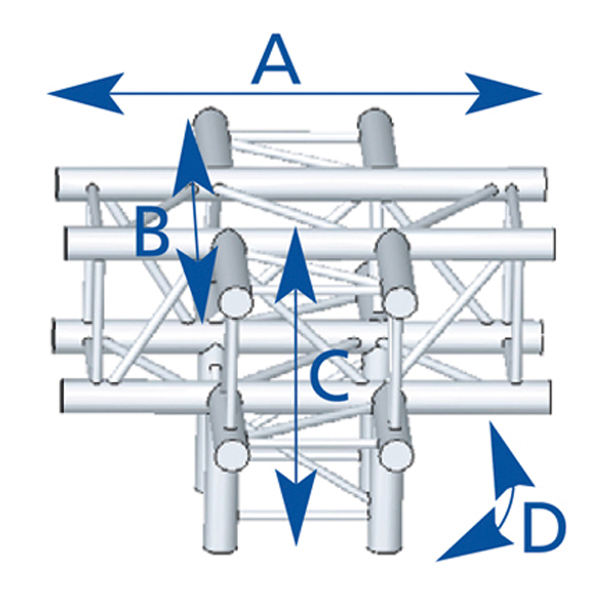

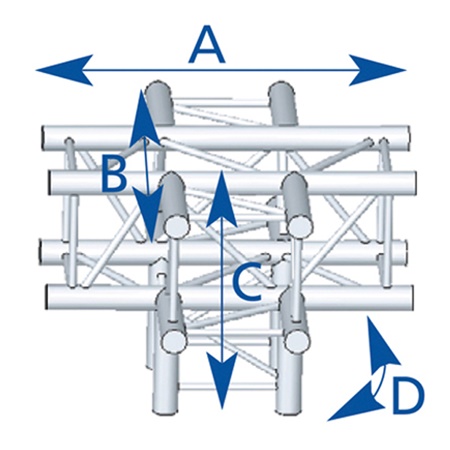

A=710, B=710, C=500, D=90°
