Schéma de câblage DMX : Guide pour les professionnels du théâtre et de l'événementiel
Le câblage DMX (Digital Multiplex) est un élément essentiel dans l'architecture de contrôle des systèmes d'éclairage et d'effets spéciaux dans le milieu du théâtre, des concerts et des événements en direct. Un schéma de câblage DMX bien conçu permet une gestion fluide et fiable des équipements, assurant ainsi un contrôle précis de l'éclairage, des projecteurs, des machines à fumée, des écrans LED et bien plus encore.
Comprendre le câblage DMX : Les bases
Le DMX512 est un protocole de communication utilisé pour transmettre des signaux de contrôle entre les différents équipements d'éclairage et de scène. Il permet à une console de contrôle DMX de piloter des appareils comme des projecteurs, modulateurs, robots d’éclairage, et d'autres dispositifs via un câble à 3 ou 5 broches.

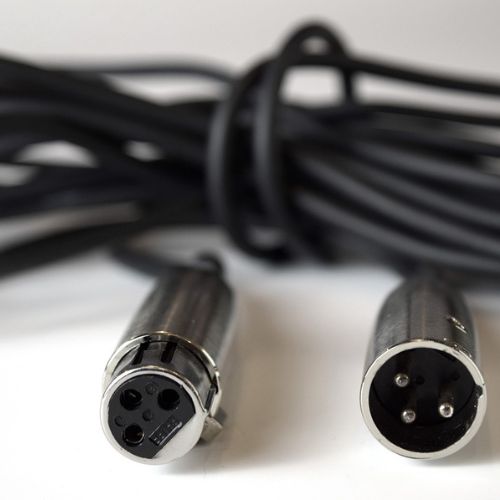

Les connexions DMX sont généralement effectuées à l’aide de câbles XLR à 3 ou 5 pins. Le schéma de câblage DMX indique comment ces appareils doivent être interconnectés pour garantir une communication correcte.
Schéma de câblage DMX standard
1. Connecteur DMX 3 broches ou 5 broches : Le câble DMX utilise des connecteurs à 3 broches ou à 5 broches, chaque appareil DMX étant raccordé à un autre de manière en chaîne (daisy-chaining). Le câble peut être configuré en série, avec chaque appareil connecté à l'autre de manière séquentielle.
2. Le "Terminator" : Il est impératif d'ajouter un terminator à la fin de la chaîne DMX. Ce dispositif est essentiel pour prévenir les erreurs de transmission et garantir une communication fiable entre les équipements. Le terminator est généralement un connecteur XLR avec une résistance de 120 Ohms placée entre les broches de données.
3. La longueur du câble : Les câbles DMX peuvent couvrir une distance allant jusqu’à 300 mètres, mais cette distance peut être réduite en fonction de la qualité du câble et du nombre d'appareils connectés. Pour des installations complexes ou de grande taille, l'utilisation de répéteurs DMX peut être nécessaire pour maintenir une communication stable.
4. Signal unidirectionnel : DMX est un protocole unidirectionnel, ce qui signifie que le signal ne circule que dans un sens, de la console de contrôle vers les appareils. Cela nécessite une planification adéquate de l'ordre des appareils et de l'acheminement des câbles.
Conseils pour un câblage DMX optimal
• Planification préalable : Avant d'installer un système DMX, il est important de cartographier les équipements et de déterminer l’ordre dans lequel ils seront connectés pour éviter toute confusion lors de la programmation et de l’exploitation sur site.
• Utiliser des câbles de qualité : La qualité des câbles DMX a un impact direct sur la fiabilité du signal. Optez pour des câbles blindés pour réduire les risques d'interférences électromagnétiques (EMI), notamment dans des environnements bruyants.
• Vérification des connexions : Lors de l'installation, vérifiez soigneusement chaque connexion pour éviter des erreurs comme des câbles mal insérés ou des mauvais contacts qui peuvent entraîner des dysfonctionnements.
• Test avant chaque événement : Avant chaque représentation, il est essentiel de tester le câblage DMX et de s’assurer que tous les équipements répondent correctement aux commandes de la console de contrôle.
Pourquoi un schéma de câblage DMX est crucial pour votre événement
Un schéma de câblage DMX bien conçu est indispensable pour assurer la fluidité et la sécurité de votre installation. En cas de problème technique, un schéma clair permet de localiser rapidement les défauts et de réparer les connexions sans perdre de temps. Il constitue également un excellent support pour la maintenance et les futures mises à jour de votre système.
De plus, pour optimiser votre flux de travail, de nombreuses solutions de gestion DMX permettent aujourd'hui de gérer l’éclairage et les effets en temps réel, à distance, ou même via des applications mobiles. Cela peut s’avérer particulièrement utile lors de productions complexes où plusieurs sources de lumière ou d’effets sont utilisées simultanément.
L'importance du câblage DMX dans l'optimisation des spectacles
Dans le cadre d'une production événementielle, un câblage DMX fiable et efficace contribue directement à la réussite de votre spectacle. Un signal de contrôle stable garantit non seulement la synchronisation parfaite des éclairages et des effets, mais aussi une réduction des risques de pannes techniques.
Pour les professionnels du théâtre, un bon câblage DMX permet de réaliser des spectacles de qualité, avec des installations d'éclairage de plus en plus sophistiquées, tout en respectant les contraintes techniques et de sécurité.
* Câblage standard chez MARTIN avant 1997. Néanmoins, les appareils Pro 400, Robocolor III, 812, 518 , PAL 1200 ont aussi été fabriqués avec l’ancien standard (c’est-à-dire avec le point chaud signal + sur le pin n° 2).
Conclusion : Choisir le bon matériel DMX pour vos événements
Conclusion : Choisir le bon matériel DMX pour vos événements
Le choix d'un matériel de qualité et la compréhension du schéma de câblage DMX sont cruciaux pour garantir la réussite de votre installation d’éclairage. Que vous soyez un technicien, un directeur technique ou un fournisseur d'équipement événementiel, il est essentiel de bien comprendre l'architecture du câblage DMX pour optimiser vos installations et la gestion de vos équipements.
