CATLink : Adaptateur Multicore Audio et DMX sur Câble Réseau – Guide Complet
Dans le monde de l’audiovisuel et de l’éclairage professionnel, le câblage est souvent synonyme de contraintes : multiplication des câbles, risques d’emmêlement, temps d’installation rallongé… La solution ? Le CATLink de Klotz. Cet adaptateur multicore 4 canaux permet de transmettre simultanément des signaux audio analogiques, audio numériques AES/EBU, DMX et MIDI via un seul câble réseau blindé. Un gain de temps, d’espace et de fiabilité pour les techniciens et régisseurs.
Qu’est-ce que le CATLink ?
Le CATLink est un adaptateur multicore compact qui utilise la technologie des câbles réseau blindés (CAT5e, CAT6, CAT7) pour transporter jusqu’à 4 signaux distincts : audio analogique (Line, Mic, 48V), audio numérique AES/EBU, et signaux de contrôle DMX ou MIDI. Grâce à ses connecteurs robustes etherCON ou RJ45, il assure une transmission stable même dans des environnements scéniques exigeants
Pourquoi utiliser un CATLink pour votre câblage scénique ?
Le CATLink présente de nombreux avantages pour les professionnels de l’audio et de l’éclairage :
• Polyvalence : un seul câble pour transporter audio, DMX, AES/EBU et MIDI.
• Réduction du poids et de l’encombrement dans vos flight cases.
• Rapidité d’installation et de démontage, idéale pour les tournées et les événements.
• Robustesse : boîtier aluminium/métal, gravure laser, pieds antidérapants.
• Repérage clair grâce à des codes couleur et un étiquetage précis.
Les différentes gammes de CATLink

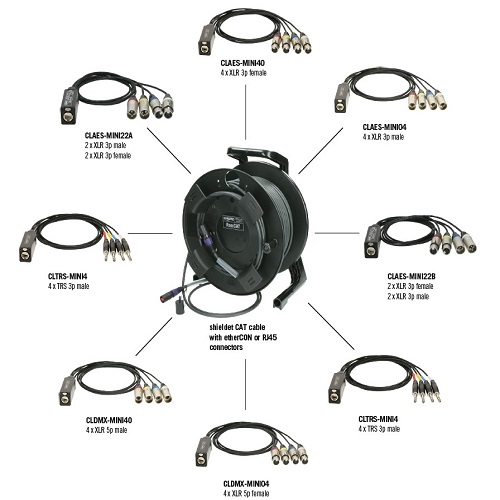

1. CATLink Mini
Version ultra-compacte avec sorties XLR ou TRS selon modèle. Idéale pour les petites configurations, les installations fixes ou mobiles, et les setups nécessitant un minimum d’espace.
Exemples : CLDMX-MINI04 (4 XLR 5 broches femelles), CLDMX-MINI40 (4 XLR 5 broches mâles), CLAES-MINI22A (2 XLR 3 broches mâles + 2 XLR 3 broches femelles).

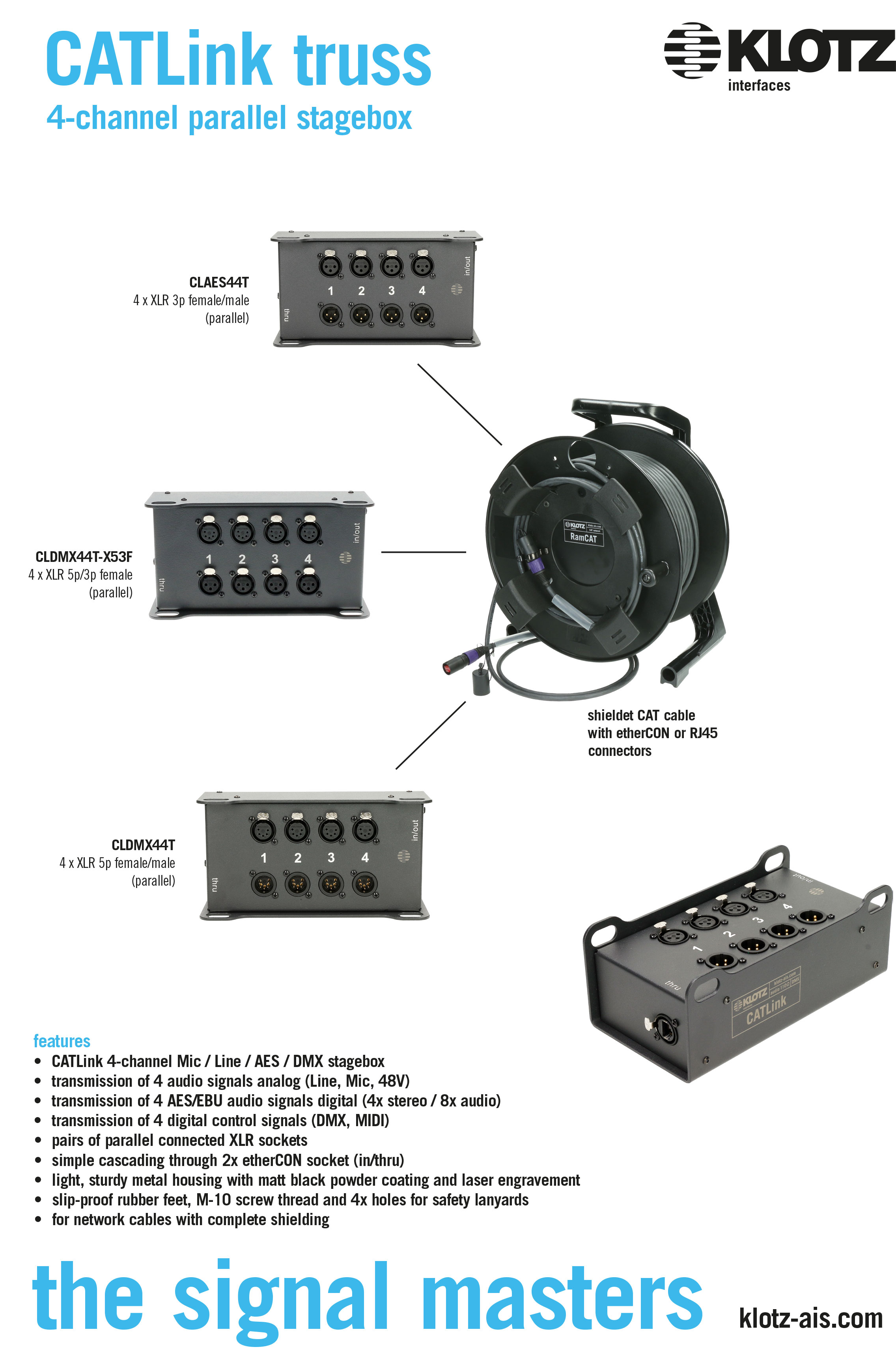

2. CATLink Truss
Version stagebox parallèle avec double entrée/sortie etherCON pour une mise en cascade facile. Parfaite pour les scènes, plateaux TV ou événements nécessitant plusieurs points de connexion.
Exemples : CLDMX44T (4 XLR 5 broches femelles/mâles), CLAES44T (4 XLR 3 broches femelles/mâles).
Comment fonctionne un CATLink ?
Le principe est simple : un CATLink côté régie, un autre côté scène, reliés par un câble réseau blindé. Les signaux (audio ou DMX) passent par les 4 paires du câble, et chaque extrémité distribue les connexions comme un multicore traditionnel. Résultat : un câblage simplifié, plus propre et plus rapide à mettre en place.
