Quelques règles et optimisation de câblage pour réduire les parasites et interférences.

Le câblage est un élément crucial dans l'installation de votre matériel d'éclairage, notamment pour éviter les perturbations et interférences qui peuvent altérer la performance de vos projecteurs. Voici quelques règles essentielles à suivre pour minimiser les parasites et garantir une installation fiable et sûre :

• 1. Réduire la longueur du câblage entre le transformateur et la lampe

  Afin de limiter les risques de perturbations électromagnétiques, il est impératif de minimiser la longueur du câblage entre le transformateur et la lampe. Toutefois, veillez à maintenir une distance minimale de 20 cm entre la lampe et le transformateur pour éviter que la chaleur dégagée par la lampe n'affecte les composants du projecteur. Cette précaution contribue à la durabilité de vos équipements.

• 2. Optimiser la disposition des fils pour limiter la surface de boucle

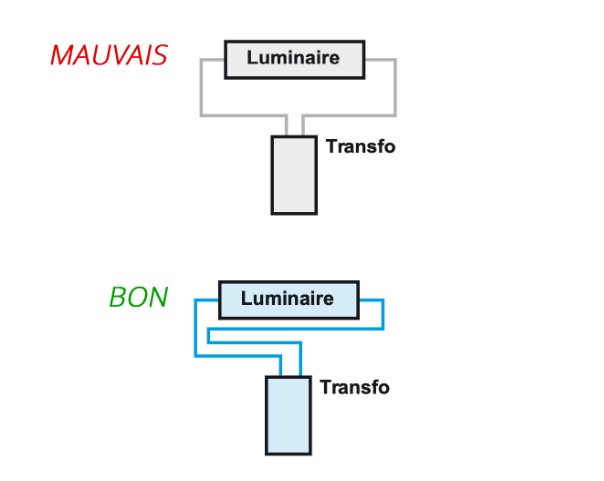

  Lorsque vous utilisez deux fils de longueurs importantes pour le câblage, il est crucial de minimiser la surface délimitée par ces deux fils. Plus la surface est réduite, moins il y aura de risques d’interférences. Essayez de garder les fils aussi proches que possible l'un de l'autre pour éviter les boucles de câblage susceptibles de générer des parasites (voir schéma ci-dessous).


• 3. Limiter la longueur totale du câblage à 2 mètres

  La longueur totale du câblage entre le transformateur et la lampe ne doit pas dépasser 2 mètres. En effet, plus la distance est longue, plus le niveau de perturbation augmente. Cette règle est essentielle pour maintenir un signal stable et réduire les risques de bruit ou de pertes de performance.

• 4. Éloigner les câbles des éléments métalliques reliés à la terre

  Pour réduire les risques de terre et éviter les courants de fuite, il est préférable de maintenir les transformateurs et les câbles loin de toute partie métallique reliée à la terre. Cela contribue à réduire les risques d’interférences électromagnétiques et à préserver la qualité de votre installation.

• 5. Ne jamais croiser les câblages primaires et secondaires

Il est primordial que les câbles primaires et secondaires ne se croisent pas. Les croisements peuvent induire des interférences et affecter le fonctionnement des lampes, en particulier dans les systèmes à haute puissance comme ceux utilisés dans le secteur du matériel événementiel pour les théâtres.
