Les indices de protections IP et IK

Certains appareils électriques sont dotés d’un code composé de chiffres et symboles qui correspondent à la norme NF C 20-010 - annexe 1. Ces chiffres et symboles indiquent le degré de protection procuré par les enveloppes des appareils électriques.



C'est quoi l'indice de protection IP ?

Premier chiffre :
Le premier chiffre de l’indice IP concerne la protection contre les corps solides (*)
0 - Pas de protection
1 - Protection contre les corps solides dont le diamètre est supérieur à 50 mm
2 - Protection contre les corps solides dont le diamètre est supérieur à 12,5 mm
3 - Protection contre les corps solides dont le diamètre est supérieur à 2,5 mm
4 - Protection contre les corps solides dont le diamètre est supérieur à 1 mm
5 - Protégé contre la poussière
6 - Totalement étanche à la poussière



Deuxième chiffre :
Le deuxième chiffre de l’indice IP concerne la protection contre les liquides (*)

0 - Pas de protection
1 - Protection contre les chutes d’eau à la verticale
2 - Protection contre les chutes d’eau jusqu’à 15° de la verticale
3 - Protection contre les chutes d’eau jusqu’à 60° de la verticale
4 - Protection contre les chutes d’eau dans toutes les directions
5 - Protection contre les jets d’eau dans toutes les directions (buse de 6,3 mm, distance 2,5 m à 3 m, débit 12,5 l/min ± 5 %)
6 - Totalement protégé contre les jets d’eau dans toutes les directions (paquets de mer) [buse de 12,5 mm, distance 2,5 m à 3 m, débit 100 l/min ± 5 %]
7 - Protection contre les effets de l’immersion jusqu’à 1 m de profondeur
8 - Protection contre les effets de l’immersion prolongée (nécessité d’indiquer la profondeur)

(*) Si un des 2 chiffres n’est pas pris en compte, il doit être remplacé par la lettre X. (“IP2X” : on ne s’occupe que de la protection contre l’introduction de corps solides. “IPX4” : on ne s’occupe que de la protection contre l’introduction de liquides).

Deux lettres peuvent être ajoutées :


Première lettre :
A - Protégé contre l’accès avec le dos de la main
B - Protégé contre l’accès avec un doigt
C - Protégé contre l’accès avec un outil
D - Protégé contre l’accès avec un fil

Deuxième lettre :
H - Appareil à haute tension
M - Essai sur la protection contre les introductions de liquides effectué avec les parties mobiles de l’appareil en mouvement
S - Essai sur la protection contre les introductions de liquides effectué avec les parties mobiles de l’appareil stationnaire
W - Matériel conçu pour pouvoir être utilisé dans des conditions atmosphériques spécifiques (à préciser) où des mesures de protections complémentaires ont été prévues

Indice IK : Les 2 chiffres IK concernent la protection contre les chocs mécaniques
00 – Pas de protection. Correspondance avec l’ancien 3e chiffre IP : 0
01 – Résiste à un choc de 0,15 joule
02 – Résiste à un choc de 0,2 joule. Répond à l’influence externe AG1 de la NF C 15-100. Correspondance avec l’ancien 3e chiffre IP : 1
03 – Résiste à un choc de 0,35 joule
04 – Résiste à un choc de 0,5 joule. Correspondance avec l’ancien 3e chiffre IP : 3
05 – Résiste à un choc de 0,7 joule
06 – Résiste à un choc de 1 joule
07 – Résiste à un choc de 2 joules. Répond à l’influence externe AG2 de la NF C 15-100. Correspondance avec l’ancien 3e chiffre IP : 5
08 – Résiste à un choc de 5 joules. Répond à l’influence externe AG3 de la NF C 15-100. Correspondance avec l’ancien 3e chiffre IP: 7
09 – Résiste à un choc de 10 joules
10 – Résiste à un choc de 20 joules. Répond à l’influence externe AG4 de la NF C 15-100. Correspondance avec l’ancien 3e chiffre IP : 9



Exemple fiche BALS (P17M/F16M)
IP44-08 signifie :

4 Protection contre les corps solides dont le diamètre
est supérieur à 1 mm
4 Protection contre les chutes d’eau dans toutes les
directions
08 Résiste à un choc de 5 joules.
Répond à l’influence externe AG3 de la NF C15-100.

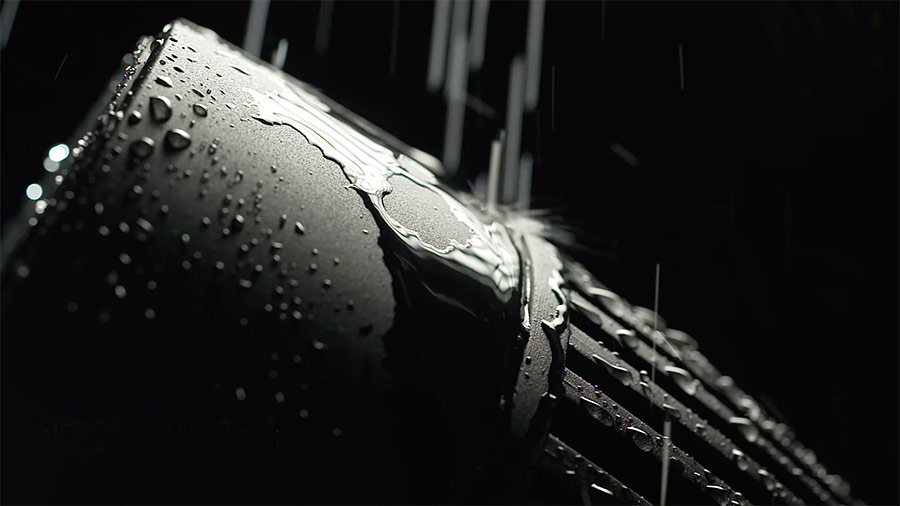

Indice de protection IP

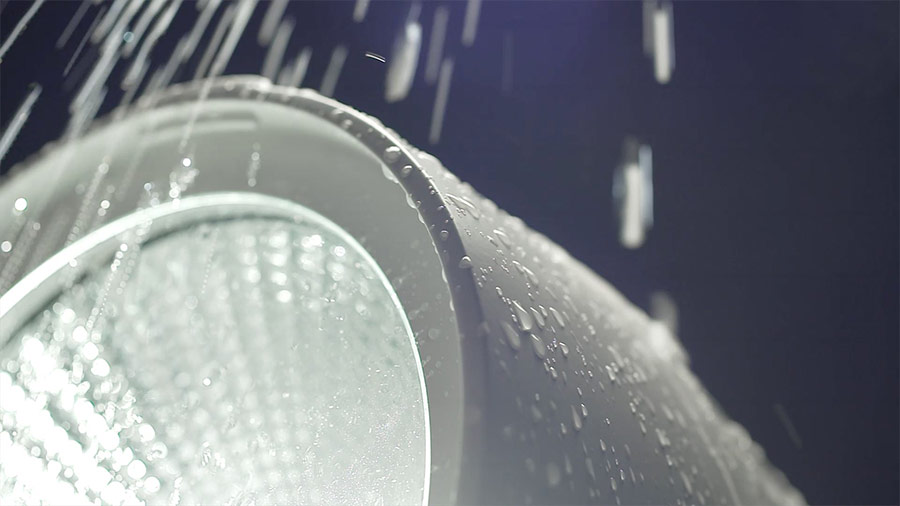

indice de protection IP
