Les interfaces vidéo numériques

HDMI
HDMI ou High Définition MultiMedia Interface est une norme d’interface numérique permettant la transmission des flux Vidéo, Audio et Data (Télécommande, Internet…). À l’origine destiné au marché grand public, ces performances et son omniprésence ont permis rapidement au HDMI de s’imposer comme le connecteur professionnel incontournable pour tout type de matériel tel que les Displays (écran et vidéoprojecteur), les sources (lecteur DVD, Blu-ray, PC, Laptop...) et bien évidement les équipements de captation (Caméra, APN...).
Au fil du temps, le HDMI s’est parfaitement adapté aux évolutions et besoins technologiques de la vidéo par l’évolution des résolutions (4K, 8K et même 10K), mais également par une parfaite gestion de la 3D et la transmission de l’Audio !

Le HDMI supporte les espaces colorimétriques RGB et Y/Cb/Cr. Le HDMI est compatible broche à broche avec le DVI-D et le DisplayPort. Il suffit d’un simple adaptateur physique pour passer d’un connecteur à l’autre.
Le HDMI intègre le protocole de protection de données HDCP ainsi que le protocole d’échange des données EDID (Extended Display Identification Data).

Le connecteur existe en 4 versions :
- Le HDMI ''standard' Type A (lecteur DVD, PC, TV, videoprojecteur…)
- Le HDMI Dual Link Type B (il n'a pour le moment jamais été utilisé)
- Le Mini HDMI Type C (camescope, appareil photo compact et reflex, GOPRO HERO2…)
- Le Micro HDMI Type D (camescope, GOPRO HERO3…)

Connecteur mini micro HDMI et HDMI standard

Comme beaucoup de technologies, le HDMI a des avantages mais également des inconvénients :
• Les + :
- Performance : Compatibilité avec de très hautes résolutions (4K, 8K ou 10K), 3D, Audio multicanal…
- Fiabilité du numérique (aucune perte due à la distance, débit très important jusqu’à 48 Gbits/s)
- Interface universelle car utilisée par tous les fabricants et compatible avec DVI-D et DisplayPort
- Paramétrage optimal automatique de tous les périphériques grâce à l’EDID

• Les - :
- Problème de fi abilité sur des moyennes et grandes distances. Il est alors préconisé d’utiliser des Extenders ou Emett eurs/Récepteurs RJ45 sur paire torsadée ou bien des câbles en fibre optique.
- Certains problèmes de diffusion peuvent intervenir à cause du HDCP ou de L’EDID

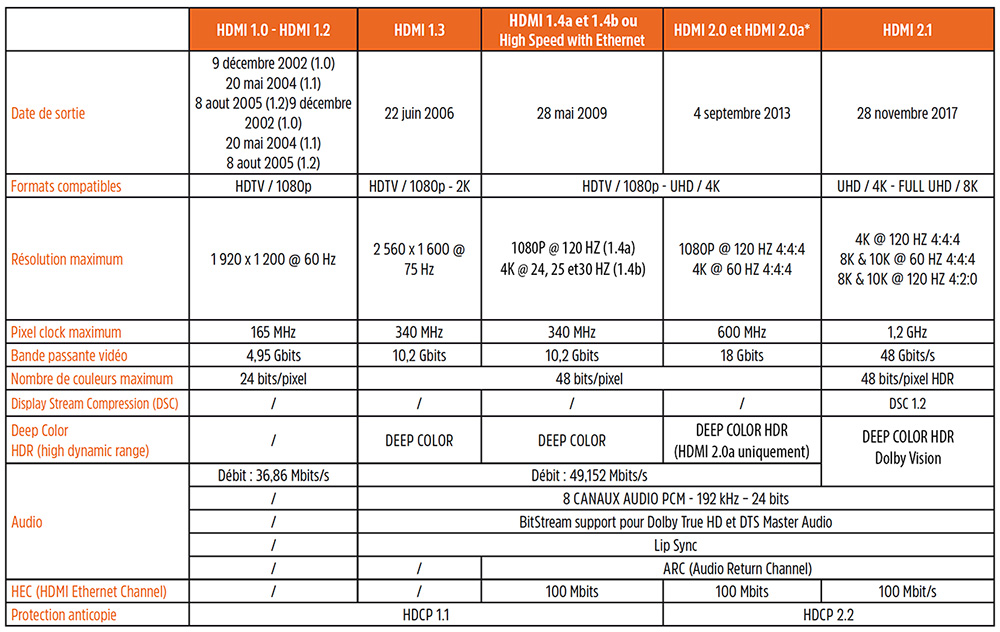

tableau HDMI

*Conformité CEC (Consumer Electronic Control)



DVI-D (Digital Visual Interface)
Le DVI, dont l’ancienne appellation était “Digital Video Interface”, était destiné aux périphériques vidéo professionnels ainsi qu’au domaine de l’informatique.
Cependant au fil des années, il a été progressivement substitué par le HDMI.
Le DVI existe en réalité sous 3 formes :
- Le DVI-A (DVI-Analog) qui transmet uniquement le signal analogique équivalant au “VGA’’.
- Le DVI-D (DVI-Digital) qui transmet uniquement le signal numérique.
- Le DVI-I (DVI-Integrated) qui intègre le DVI-A et le DVI-D dans un seul et même connecteur.

La sortie DVI de la plupart des sources (laptop, PC…) est en général du DVI-I. Au contraire l’entrée DVI d’un display (TV, écran LCD, vidéoprojecteur…) est généralement du DVI-D. Contrairement au HDMI et au DisplayPort, le DVI-D ne permet pas de gérer l’audio. Cependant dans le cas où le son est entrelacé au signal, un périphérique DVI-D le laissera passer sans l’altérer ni le modifier. Il est donc possible d’intégrer un sélecteur ou un distributeur DVI-D au milieu d’une installation HDMI.

Le DVI se décline en 2 versions :
- DVI Single Link : supporte résolution jusqu’au 1920 x 1200p à 60Hz
- DVI Dual Link : supporte résolution jusqu’au 2560 x 1600p à 60Hz



DVI-D DVI-I



display port
DisplayPort

Interface numérique permettant la transmission d’un signal audio/vidéo. Cette interface a été développée par le consortium VESA (Video Electronics Standards Association) afin d’offrir une alternative au HDMI.
Le DisplayPort a été initialement conçu pour équiper des ordinateurs mais reste relativement peu utilisé dans le milieu aussi bien grand public que professionnel. Le DisplayPort supporte les espaces colorimétriques RGB et Y/Cb/Cr.



tableau display port



Thunderbolt
Thunderbolt est une interface de connexion ultra polyvalente, bidirectionnelle et extrêmement performante conçue par Intel à partir de 2007.
Très présente sur les ordinateurs Mac, elle se décline aujourd’hui en 3 générations.
Elle est capable de supporter de très nombreux signaux :
- Data / Informatique : USB 1.0, 2.0, 3.0 et 3.1, FireWire et Ethernet
- Audio / Vidéo : HDMI, DVI, VGA, Display Port



tableau thunderbolt



SDI
SDI (Serial Digital Interface)

SDI ou Serial Digital Interface est un protocole permettant la transmission d’un flux vidéo numérique.
Utilisant un connecteur BNC et transmis sur un câble coaxial 75 Ohms, le SDI est exclusivement destiné à des applications professionnelles Broadcast. La longévité du SDI est due à son excellente fiabilité ainsi que son adaptabilité technologique au fil des années. Le 8K est d’ores et déjà en cours de normalisation ! Le SDI permet également la transmission de 16 canaux Audio “embedded” (inclus) dans le signal.





usb 3.0
USB (‘’Universal Serial Bus’’)

Le port USB ou ‘’Universal Serial Bus’’ est une norme informatique apparue en 1996 et destinée à connecter un périphérique sur un ordinateur. Très rapidement la norme USB a subi de nombreuses évolutions afin d’adapter ces performances aux besoins, et ainsi augmenter considérablement son taux de transfert et l’alimentation qu’elle était capable de délivrer. Parallèlement l’interface a été déployée dans de nombreuses déclinaisons afin de pouvoir s’adapter au maximum de périphériques.

connecteurs USB



tableau connecteurs USB



RJ45
Ethernet et RJ45

Il existe actuellement une multitude de câbles Ethernet en fonction des besoins, du budget ou encore des protocoles de transmission.
Pour être certain de choisir le bon câble, nous vous conseillons de toujours vérifi er les préconisations du fabriquant.
Un câble Ethernet est composé de 4 paires torsadées et est principalement défi nie par 2 éléments :
- Catégorie du câble : La catégorie définit principalement les performances du câble, à savoir son débit
- Le blindage : Le blindage définit la qualité du câble. Contrairement à ce que l’on pourrait penser, le meilleur des blindage n’est pas forcément préconisé pour toutes les applications.

La Categorie definit la bande passante du cable et permet donc de definir le debit du cable.
Les Categories 1, 2, 3, 4 et 5 (remplace par la 5e depuis 2000) ont pratiquement totalement disparu.
Les standards sont actuellement les Cat. 5e, Cat. 6 et Cat. 6a.



tableau RJ45



blindage
Le blindage

Cette caractéristique est essentielle car selon le protocole du signal transmis, le cable le mieux blindé, n’est pas toujours le plus approprié. Le blindage est décrit par un code de lettre relativement abstrait mais pourtant tres précis:

tableau blindage

Nomenclature de la dénomination :
- TP = Twisted Pair (paire torsadée)
- U = Unshielded (non blindé)
- F = Foil shielding (blindage par feuillard)
- S = Braided shielding (blindage par tresse)
