Boucle à induction magnétique


Boucle à induction magnétique

Les amplificateurs de boucle à induction magnétique sont un système permettant aux malentendants disposant d'un appareillage auditif muni de la position "T" de recevoir un signal audio clair et précis, isolé de toutes sources sonores extérieures. Cela permet donc d’entendre avec intelligibilité la personne en face de soi, un concert, une conférence..., selon la salle dans laquelle vous vous trouvez.

pictogramme boucle magnetique position T

Les domaines d'application sont vastes, ils concernent tout établissement recevant du publique (ERP), les établissements scolaires et les transports. Ce système répond à une norme, la norme EN 60118-4 ; cette norme définit un niveau normalisé de l'intensité du champ magnétique maximum à 0 dB = 400 mA/m (signal sinus. 1 kHz), avec un signal de niveau constant plus ou moins 3 dB dans une bande de fréquence de 100 à 5 000 Hz et pour une hauteur moyenne d'écoute de 1,2 m en position assise et 1,7 m pour une personne debout.

Suite à la loi 2005-102 du 11 février 2005 pour légalité des droits et des chances, la participation et la citoyenneté des handicapés, tous les établissements recevant du public et les installations ouvertes au public devront dans les années à venir être équipés d'un amplificateur de boucle à induction magnétique.
Nous consulter pour connaître avec précision les dates fixées par le gouvernement.

Extraits de la loi 2005-102
“Art. L. 111-7-3. - Les établissements existants recevant du public doivent être tels que toute personne handicapée puisse y accéder, y circuler et y recevoir les informations qui y sont diffusées, dans les parties ouvertes au public. L’information destinée au public doit être diffusée par des moyens adaptés aux différents handicaps.”  [...]
“Art. L. 111-8-3-1. - L’autorité administrative peut décider la fermeture d’un établissement recevant du public qui ne répond pas aux prescriptions de l’article L. 111-7-3.”


La gamme d’amplificateurs à boucle d’induction magnétique se décline sous plusieurs formats et plusieurs puissances, en fonction de la salle à couvrir. L’ensemble des produits peut se décliner en 4 parties : les amplificateurs de boucle de proximité, les amplificateurs de salles, les amplificateurs à faible rayonnement et les accessoires.






Amplificateurs de salles
Pour choisir le bon amplificateur, il vous faut connaître la largeur de votre salle à couvrir. En fonction de cette donnée, chaque amplificateur peut accueillir une longueur de câble maximale, en fonction de la section. Vous allez disposer tout autour de la salle ce câble afin de créer une boucle (cf. tableau de couverture et de section). Afin d'obtenir un champ magnétique homogène dans la salle, la boucle ne doit pas dépasser les 15 ou 20 m de largeur (selon l'amplificateur utilisé).



Table de couverture et de section

  Largeur max de la salle* Longueur max de câble (en m) par section,
en fonction de l'amplificateur
  Section du câble (en mm2) 1 1,5 2,5 4 ETCF
ET60 8 70 80 90 10 90
ET120 10 90 105 120 140 140

*Largeur permettant de respecter la norme EN60118-4.

Les amplificateurs ET60 et ET120 seront adaptés pour des salles de classe, de réunion ou de conférences (entre 50 et 200 m2) et se fixent aisement au mur. Lors de l'installation de l'amplificateur et de la boucle, un câble de liaison torsadé est nécessaire afin de relier les deux parties. Ce câble de liaison ne doit pas dépasser les 15 m. Afin que votre boucle soit la plus efficace, elle doit être relativement isolée des câbles électriques (25 cm minimum) et ne doit pas se situer dans un conduit métallique.






Amplificateurs à faible rayonnement
Les systèmes d'amplification de boucle à faible rayonnement sont constitués de deux amplificateurs de boucle (ou d'un double amplificateur) et d'un déphaseur. Les intérêts de ce type d'installation sont multiples. Ils diminuent les effets de larsen et l'influence des conduits et armatures métalliques de l'infrastructure. Ils permettent également une meilleure homogénéisation du champ magnétique, et donc une meilleure reproduction du signal sonore dans toute la salle.
Un des plus gros avantages de ces amplificateurs (comme son nom l'indique), c'est qu'ils diminuent énormément le rayonnement externe (ou diaphonie) du champ magnétique. Dans le cas où vous devez équiper plusieurs salles les unes collées aux autres, un système à faible diaphonie se révélera donc nécessaire afin que chaque salle ne soit pas polluée par le champ magnétique de la salle adjacente. Cela causerait des soucis de confusion sonore et de qualité de réception.

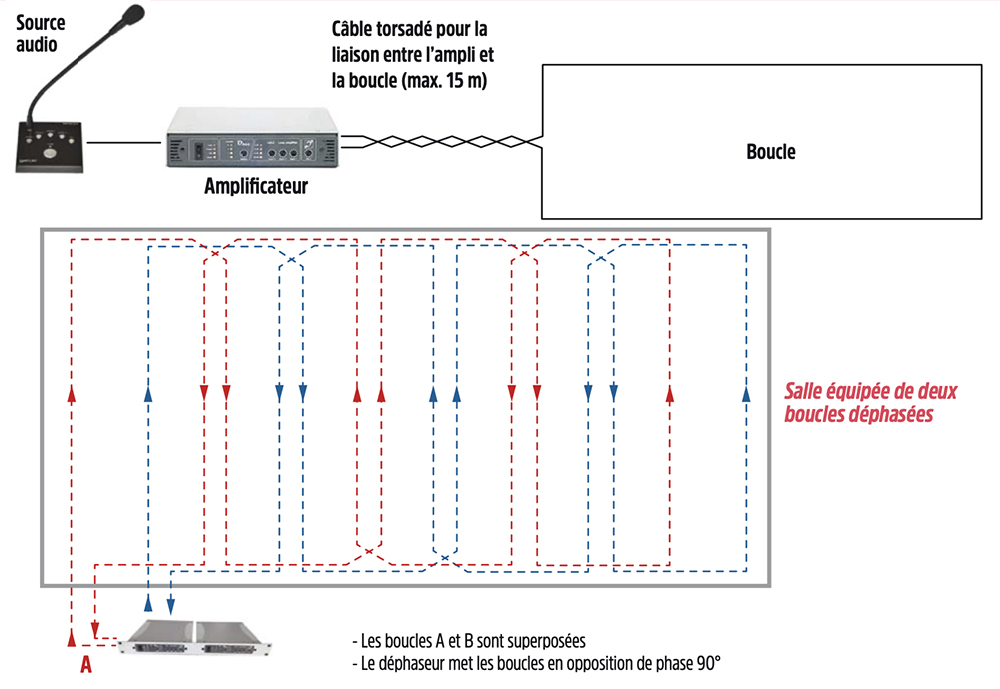

Schéma d'insertion
